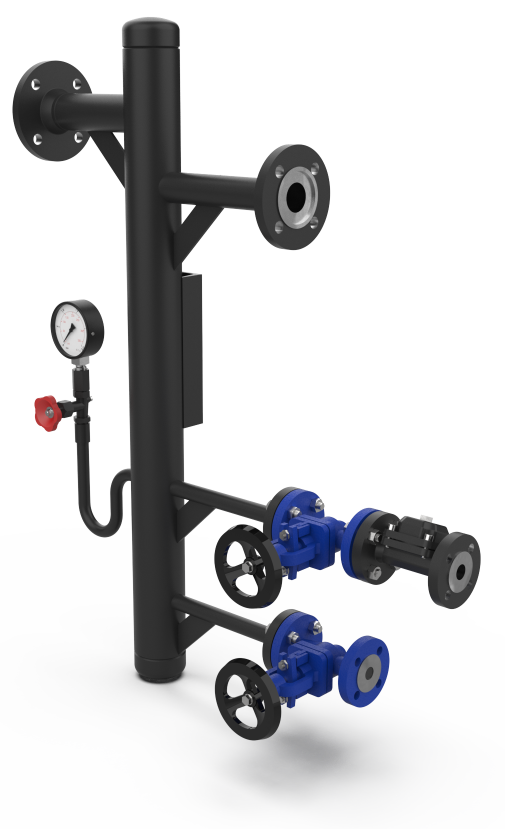

Les bouteilles HP COLLARD TROLART sont proposées et fabriquées conformément à la réglementation
française. Chaque bouteille est fournie avec son carnet de construction.
En rénovation, pour des cas particuliers, les bouteilles peuvent être proposées et fabriquées suivant des
dimensions sur mesure adaptées à la sous-station. Dans ce cas, consultez notre bureau d'études pour la
définition de la bouteille.
- 1 manomètre vapeur 0-25 bar.
- 1 robinet porte manomètre.
- 2 robinets PN40 DN20 SEMF.
- 1 purgeur automatique PN40 DN20 SEMF.
- 2 brides PN40 DN20 SEF.
- 5 Joints vapeur DN20.
- 20 boulons M12-50.

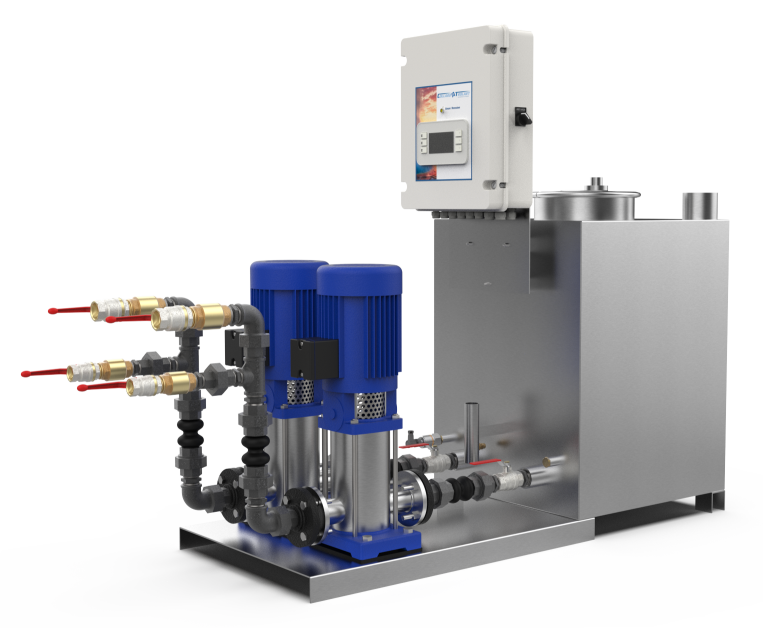

Le groupe de relevage de condensats COMPACTINOX est un
groupe étudié pour recevoir les eaux condensées provenant des
purges ou des échangeurs d'une installation vapeur, et les
renvoyer soit aux chaudières de production soit à l'égout.
Les condensats arrivent dans la bâche ouverte et sont refoulés au
moyen d'une ou de deux pompes soit dans le réseau d'eaux
condensées soit à l'égout.
Le COMPACTINOX est un groupe très compact entièrement
fabriqué en inox.
La bâche est, en version standard, calorifugée par un isolant de
30mm assurant une faible déperdition de chaleur. Elle est
équipée d'une trappe de visite fermée étanche limitant au
maximum les émanations de buées dans la sous-station.
En fonction de la puissance, le COMPACTINOX est équipé d'une ou deux pompes de relevage sélectionnées
pour être en capacité de vaincre une contre-pression de 65 mCE (Pour des contre-pressions plus faibles nous
consulter).
La bâche est équipée de 2 manchons en DN40 pour permettre le raccordement d'un échangeur « économiseur
sur condensats ».
d'une bâche inox adaptée à la puissance demandée,
d'un coffret de commande et sécurité,
d'une sonde de contrôle de niveau,
d'une ou deux lignes de refoulement composées chacune
sur l'aspiration de la pompe, d'une vanne d'isolement et d'un manchon antivibratoire,
sur le refoulement de la pompe, d'un manchon antivibratoire, de deux clapets de non-retour et deux vannes d'isolement.
