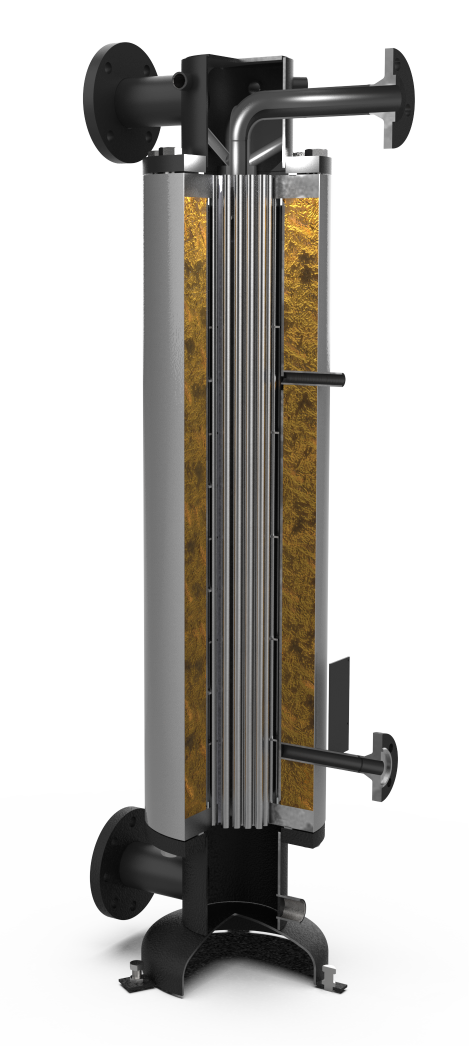

L'échangeur EVN
est l'échangeur historique de la société COLLARD ET TROLART,
depuis 1960 où cet échangeur a étémis sur le marché CPCU, il a été en permanence
amélioré pour obtenir la version EVN qui est un échangeur de conception simple,
très fiable et d'une efficacité reconnue sur son marché.
La vapeur est introduite dans l'échangeur de façon ingénieuse pour circuler à
l'extérieur des tubes tout en garantissant un dégazage complet et une circulation de
la vapeur sur la totalité de la surface d'échange. Le secondaire circule à l'intérieur
des tubes permettant un nettoyage mécanique en cas d'embouage ou d'entartrage
de l'échangeur.
L'EVN est un des échangeurs les plus robustes du marché et est particulièrement
recommandé pour les installations attachées à des contrat d'exploitation de longue
durée.
Les avantages de l'EVN
-
Sa conception verticale permet
aux EVN d'avoir une faible emprise au sol quelle que soit la puissance de l'échangeur.
-
La conception de l'introduction
de la vapeur, à l'extérieur des tubes, garantit un fonctionnement silencieux.
-
La technologie d'échange utilisée,
dite «Echangeur de technologie à surface noyée», permet un refroidissement optimal des condensats entraînant des économies d'exploitation importantes.
-
Le secondaire traversant
l'intérieur d'un tube lisse, l'embouage ou l'entartrage est très nettement moins important que sur les échangeurs
faisant passer les secondaires à l'extérieur des tubes. Cette particularité
permet à l'EVN de conserver ses performances nominales plus longtemps que les échangeurs ayant la
vapeur dans les tubes.
-
Les échangeurs EVN, en cas
d'embouage ou d'entartrage peuvent se nettoyer mécaniquement
garantissant unnettoyage parfait que ne peut pas garantir un nettoyage chimique.
-
La conception de l'échangeur
permet de fonctionner avec une régulation sur la vapeur comme sur les
condensats sans perte de performances lorsque les régulations sont parfaitement dimensionnées.
Caractéristiques générales des EVN
Les EVN se déclinent sur une large gamme de puissances de 100 à 10 000KW, sans que cela soit limitatif.
Pour chaque demande, le bureau d'études VIMATHERM propose une solution spécialement adaptée à la
demande du client pour des pressions de vapeur variant de 2 à 50 bar. La gamme EVN, suivant les puissances et
les caractéristiques de fonctionnement est fabriquée suivant la DESP 2014/68/UE, la catégorie de risque varie de 2 à 4.
Cas particulier du réseau de chaleur urbain de Paris (CPCU).
Il a été étudié une gamme standardisée dont les conditions de fonctionnement sont les suivantes :
- Primaire : pressionmaximale admissible 20 bar.
- Secondaire : pressionmaximale admissible 10 bar.
- Pression de vapeur minimum à l'entrée d'une sous-station CPCU 8 bar.
- Pression de dimensionnement dans l'échangeur 4 bar.
- Température maximale du rejet des condensats n'excède jamais la température d'entrée secondaire plus
10°C.
- Température secondaire 90/70°C.
Pour tous éléments techniques différents des valeurs ci-dessus, nous consulter.
