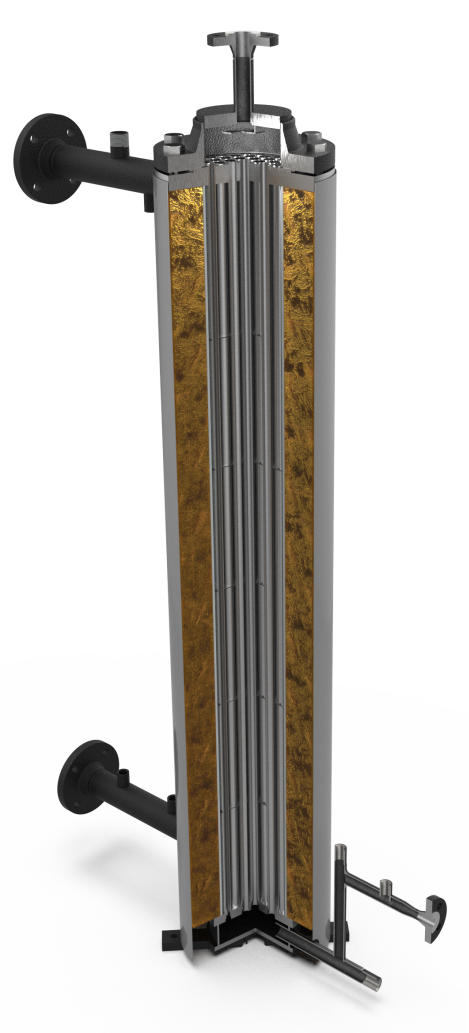

L'échangeur VTH
est un échangeur à tubes inox droits verticaux. A l'inverse de
l'EVN, la vapeur circule dans les tubes et le secondaire à l'extérieur des tubes.
L'intérieur des tubes est équipé d'une âme morte permettant d'augmenter les
vitesses de circulation de la vapeur et des condensats donc d'améliorer fortement
les coefficients d'échange donc les performances.
La vapeur est introduite dans la boite à vapeur supérieure. Le secondaire dans le
corps de l'échangeur, l'entrée du secondaire est spécialement conçue pour
imposer au fluide de lécher et bien refroidir la partie inférieure de la plaque
tubulaire et de ne pas emprisonner d'air dans la partie supérieure de l'échangeur.
Les avantages du VTH
-
Sa conception verticale permet
aux VTH d'avoir une faible emprise au sol quelle que soit la puissance de l'échangeur.
-
La technologie d'échange utilisée,
dite «Echangeur de technologie à surface noyée», permet un refroidissement optimal des condensats entraînant des économies d'exploitation importantes.
-
Les échangeurs VTH, en cas
d'embouage ou d'entartrage peuvent se nettoyer chimiquement en place.
-
La conception de l'échangeur permet
de fonctionner avec une régulation sur la vapeur comme sur les condensats sans perte de performances lorsque les régulations sont parfaitement
dimensionnées.
Caractéristiques générales des VTH
Les VTH se déclinent sur une large gamme de puissances de 100 à 1 700KW, sans que cela soit limitatif.
Pour chaque demande, le bureau d'études VIMATHERM propose une solution spécialement adaptée à la
demande du client pour des pressions de vapeur variant de 2 à 25 bar. La gamme VTH, suivant les puissances et
les caractéristiques de fonctionnement est fabriquée suivant la DESP 2014/68/UE, la catégorie de risque varie de 1 à 2.
Cas particulier du réseau de chaleur urbain de Paris (CPCU).
Il a été étudié une gamme standardisée dont les conditions de fonctionnement sont les suivantes :
- Primaire : pressionmaximale admissible 20 bar.
- Secondaire : pressionmaximale admissible 10 bar.
- Pression de vapeur minimum à l'entrée d'une sous-station CPCU 8 bar.
- Pression de dimensionnement dans l'échangeur 4 bar.
- Température maximale du rejet des condensats n'excède jamais la température d'entrée secondaire plus
10°C.
- Température secondaire 90/70°C.
Pour tous éléments techniques différents des valeurs ci-dessus, nous consulter.
